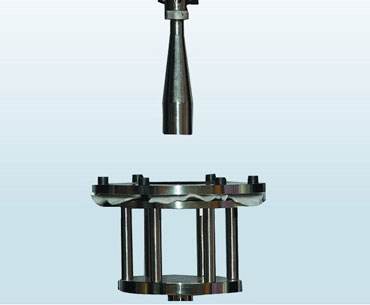

土工合成材料CBR頂破夾具
一、產品用途：適用于土工合成材料（主要為土工織物和土工膜等）的CBR頂破試驗
，測定土工合成材料的CBR頂破強度
。滿足標準JTJ/T 060-98中CBR頂破試驗的規定
。
二
、主要技術參數：
1
、夾具內徑：Φ150mm
；
2
、頂桿直徑：Φ50mm。
3
、夾具夾持環底座高度須大于100mm
。
附：土工布合成材料CBR頂破強力試驗
1
、適用范圍
本方法規定了測定土工織物頂破強力、頂破位移和變形率的試驗方法
。
本方法適用于土工織物
、土工膜及其復合產品。
2
、儀器設備及材料
試驗機：應具有等速加荷功能
，加荷速率可以設定，并能測讀加荷過程中的應力
、應變量，記錄應力應變曲線
。
頂破夾具：夾具夾持環底座高度須大于100mm
，環形夾具內徑為150mm，其中心必須在頂壓桿的軸線上
。
頂壓桿：直徑為50mm
、高度為100mm的圓柱體，頂端邊緣倒成2.5mm半徑的圓弧
。
3
、試樣制備取樣：按本作業指導書的規定取樣。
制樣：裁取φ300mm的圓形試樣5塊
，
土工合成材料CBR頂破夾具生產廠家質優試樣上不得有影響試驗結果的可見疵點
，
在每塊試樣離外圈50mm處均等開6條8mm寬的槽。試樣調濕和狀態調節：按本作業指導書的規定進行
。
4
、試驗步驟
A.試樣夾持：將試樣放入環形夾具內，使試樣在自然狀態下擰緊夾具
，以避免試樣在頂壓過程中滑動或破損
。
B.將夾持號試樣的環形夾具對中放于試驗機上，設定試驗機滿量程范圍
，使試樣最大頂破強力在滿量程負荷的30%-90%范圍內
，設定頂壓桿下降速度為60mm/min±5 mm/min。
C.啟動試驗機
，直到試樣完全頂破位置
，觀察和記錄頂破情況，記錄頂破強力(N)和頂破位移
。如土工織物在夾具中有明顯滑動
，則應剔除此次試驗數據，并補做實驗至5塊
。
5
、結果計算
分別計算5塊試樣的頂破強力(N)
、頂破位移的平均值和變異系數Cv。頂破強力和頂破位移計算至小數點后1位
，修約至整數
。變形率計算至小數點后1位，修約至整數
。
