一

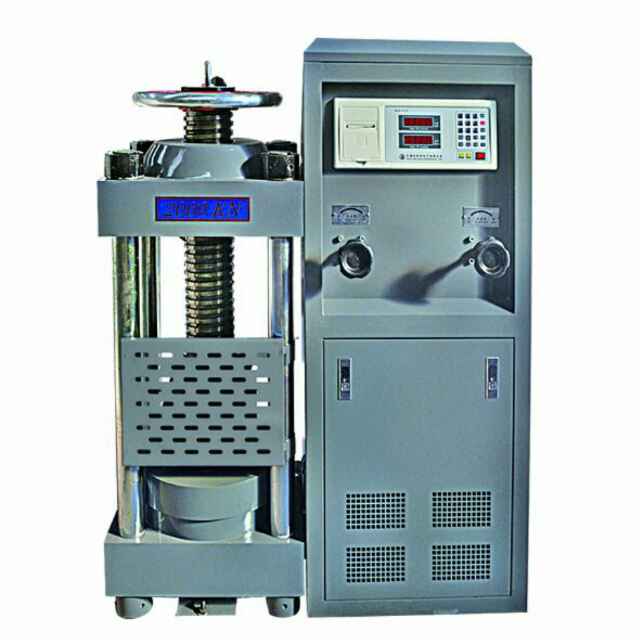

、DYE-2000型數顯式壓力試驗機概述
200噸數顯式壓力試驗機，本機為電動液壓加荷
、傳感器測力
、數字顯示力值、打印機打印力值數據
、并計算抗強度
。
二、主要技術參數
型號
|
DYE-1000
|
DYE-2000
|
DYE-3000
|
抗壓最大試驗力
|
1000KN
|
2000KN
|
3000KN
|
壓縮空間
|
280
|
320
|
360
|
壓板尺寸
|
150X150
|
250x250
|
330X330
|
活塞行程
|
50
|
50
|
80
|
整機重量
|
500
|
750
|
1050
|
整機功率
|
1.0
|
1.5
|
1.5
|
主機外形尺寸
|
850X400X1050
|
900x400x1150
|
1100X500X1350
|
三、數顯式壓力試驗機機構簡介
試驗機主要有機體
，液壓操縱箱，測力儀表等三部分組成
。
1
、機體部分
數顯式壓力試驗機機體由四根立柱將缸體與上梁連接在一起，在試驗機的上橫梁上有調節絲杠
，大手輪及螺母絲杠可調整試驗機的空載高度
，絲杠下端裝有球座與上壓板。下壓板置與油缸的活塞上
，
2000KN數顯式電液壓力試驗機200噸混凝土壓力試驗機廠家優質當試件與上壓板接觸時
，上壓板球座能自調正平衡，使試件與上壓板保持水平
。下壓板上刻有試件定位的刻線
，做實驗時試件要對準刻線，下壓板下面設有防塵罩殼
，防止或減少活塞升降時粉塵進入油缸
，損壞缸體或油封�
；钊c油缸間設有密封裝置
，可以防油外泄，但使用時活塞仍有微量油外泄時
，在缸體頂端有環形油槽
，并有泄油通道排出，流回大郵箱。
2
、液壓操縱部分
本試驗機的操縱箱主要有油箱
、油泵、濾油器
、電動機
、速度閥、回油閥等組成
，油泵為直轉式軸向五柱泵
，試驗機在加荷時，應手動控制加載速度閥使活塞上升速度得到快慢控制（該速度與安全閥為一體式）
，卸荷時
，可轉動回油閥，油缸會慢慢下降
，數顯式壓力試驗機在出廠時已將安全閥調至適當位置
，在正常使用時用戶不可對安全閥進行調整。
四、維護保養
1
、試驗機安裝在清潔干燥溫度均勻，周圍無振動
、無腐蝕性氣體影響環境里
。
2、試驗機應保持清潔
，試驗機上表面無保護層的零件
，應經常擦油，已防銹蝕
。
3
、使用油規格為46＃抗磨液壓油
4
、試驗機活塞上升位置不得超過30mm，試驗機操縱箱上裝有限位標定
，箭頭到限位時
，應立即慢速松開回油閥，使活塞下降后再啟動電機做下一次試驗
。
