EV2靜態變形模量測試儀概述
GTJ-Ev2型靜態變形模量測試儀，用于測定路基在靜荷載作用下的沉陷值，從而評估路基的承載力和變形量
。適用于受靜荷載作用的鐵路
、公路
、機場
、城市交通
、港口
、碼頭及工業與民用建筑的地基施工質量監控檢測
。
通過圓形承載板和加載裝置對地面進行第一次加載和卸載后
，EV2靜態變形模量測試儀上海廠家制造再進行第二次加載，用測得的承載板下應力σ和與之相對應的承載板中心沉降值S
，來計算變形模量Ev2及Ev2/Ev1的值
。 適用標準：中華人民共和國行業標準《鐵路工程土木試驗規程》（TB10102-2010）適用范圍
變形模量Ev2試驗適用于粒徑不大于承載板直徑1/4的各類土和土石混合填料。在鐵路路基填筑施工質量檢測中
，采用直徑為300mm的承載板
。
產品特點：
1、采用進口傳感器及部分元器件
，測試精度高
。
2、液晶中文顯示
，在不同的界面下有相應的中文提示：并帶有背光
，在各種環境下都有較好的可視度。
3
、自動計算Ev1
、Ev2及Ev2/Ev1值，并顯示曲線
。
4
、內置K30測試程序
，快速測試地基系數。
5
、手持式主機
，配藍牙微型打印機
，現場直接打印
，確保測試結果，準確
、客觀
。
6、USB傳輸接口
，便于與電腦的連接
。
7
、內置大容量可充電鋰電池，持續工作時間大于12小時
。
技術參數
1
、承載板
直徑：300mm 厚度：25mm
帶手柄和盒式水準器的承載板
2
、加載裝置
液壓泵：壓力100KN
高壓軟管：長度2m
可插拔式壓力缸接長桿：1×40mm
，1×90mm，1×120mm
，1×160mm，2×60mm
3
、沉降量測試裝置
三點支撐架（帶有可伸縮
、可旋轉杠桿臂，底座可調節）
尺寸： 2320X570X420mm（長X寬X高）
重量： 12.5Kg
4
、壓力傳感器
量程100KN
5、位移傳感器
量程25mm
，分辨率0.01mm
6
、存儲容量：200組測試數據。

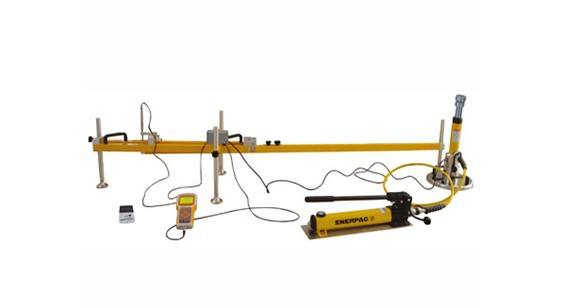

儀器構成
1
、承載裝置
2、位移測試裝置
3
、應力測試裝置
4
、手持型控制器
5
、藍牙微型打印機
