，為加壓容器加壓，通過壓力控制智能表控制水壓
，再由加壓容器將壓力傳遞至工作容器
，使之壓力平衡。
四
、儀器的組成：

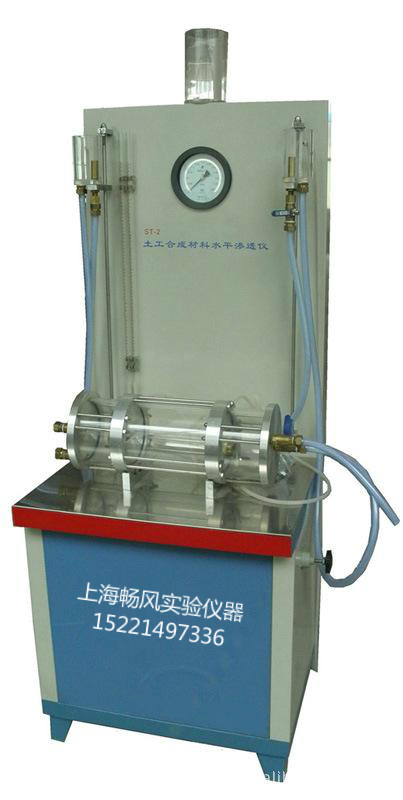

排水板通水儀示意圖
1.工作容器
2.溢流平衡水箱
3.進水壓力水箱
4.壓力控制智能表
5.加壓銅管
6.壓力傳感器
7.加壓泵
8.壓力表
9.排水管
10.進水平衡箱
11.送水管
12.時間控制智能表
13.進水口
14.送水溢流水箱
15.水位顯示器
16.排水口
17.送水泵（見圖）
它由不銹鋼制成
，分八個主要組成部分：工作容器、加壓容器
、溢流平衡水箱
、進水平衡水箱、進水壓力水箱
、送水溢流水箱
、電動加壓泵、電動送水泵
。
排水板通水儀的工作容器由φ130
、厚2mm的不銹鋼圓筒與φ200,厚l0mm的法蘭盤焊接而成，有效長度為40cm
。法蘭盤的中間開橢圓孔
，孔口尺寸為120mm×15mm，
土工布排水板水平通水量測試儀生產廠家質優與孔口底邊齊平設置帶孔眼的不銹鋼承托盤
。型排水板通水儀工作容器上布置加壓表
、排水口（帶閥門）.加壓口（帶控制閥）、送水口（帶閥門）
、溢流口（帶閥門）
。
進水平衡水箱高30cm,通過150mm×40mm的水平連接段與法蘭盤焊接成整體
。法蘭盤的開孔同壓力容器的法蘭盤一致。在水箱高l0cm處設置進水口
。水箱內設置一道高25cm（以水箱的底面為基點）的溢流坎
，進水平衡水箱的外側設置溢水口1。
溢流平衡水箱高為7cm
，通過150mm×40mm的水平連連段與法蘭盤焊接成整體
。法蘭盤的開孔同壓力容器的法蘭盤一致。水箱內設置一道高5cm（以水箱的底面為基點）的溢流坎
，溢流平衡水箱的外側設置溢水口2
。
五、試驗操作：
5.1安裝試樣
將試件裁成約48cm長的試樣
，兩頭的濾膜各除去lcm
，將試件的4只角剪成45°倒角，并小心地裝入管狀乳膠膜內
。
把排水板連同乳膠膜通過工作容器的孔口送入容器
，沿承托板從另一孔口送出，使法蘭盤兩端的外露長度為4cm左右
。
用橡膠摯分別套住排水板的出露部分
，使橡膠墊緊貼法蘭盤外側，并將乳膠膜翻轉包在橡膠墊上
。另兩塊橡膠墊分別套住排水板的剩余出露部分
，使乳膠膜的翻轉部分被央在橡膠墊之問。排水板的濾膜應超出橡膠墊
。
通過4顆螺桿分別將進水平衡水箱和溢流甲衡水箱固定在工作容器上
，均勻擰緊螺絲
5.2通水
打開送水泵、進水口閥門3通過進水口給進水平衡水箱注水
，使溢流平衡水箱的溢流口2中有水流出
，持續一段時間，以使排水板中的空氣排除和濾膜充分濕潤
。之后關閉進水口閥門3
。 5.3加壓
打開工作容器的排水口和送水口閥門，打開送水泵開關
，通過送水口進水
，至排水口有水流出時關閉進水口排水口，打開加壓泵開關
，通過加壓泵加壓至要求壓力自動停止
。
